MRI 中的百慕大三角:相对信噪比(rSNR),扫描时间(Scan time)和分辨率(Resolution)

答案就在这里!

010

010-1010

1背景介绍:

在磁共振应用的过程中,发现调整参数后,明确说明Syngo参数标签的相对信噪比(rSNR )是如何变化的并不容易。 客户可能会问以下问题。 1 .如果SNR指示器显示序列的相对信噪比只有0.3,可以调整序列吗? 2 .为什么增大过采样(Over sampling )会提高信噪比呢? 放大的福克斯只不过多笼罩着空气吗? 对于类似的问题,在这篇文章中找到答案。 本文还将解密MR参数调整对Syngo参数选项卡的rSNR的影响。

2信噪比的含义:

我们采集的MR信号实际上是组织MR信号、热噪声(thermal noise )和其他噪声的混合信号。 医学图像中定义的SNR是指感兴趣区域的组织信号强度除以身体以外的空气区域的信号强度。

3 Syngo MR中的SNR是相对的(相对SNR,rSNR ) :

Syngo MR所示的某个系列的信噪比的初始值通常为1.00。 调整部分磁共振参数可以引起该数值的变化,但该数值只针对参数变化以前的该序列SNR的变化。 如果记住此时调整的序列参数,则可知相对SNR再次变为1。 因此,比较不同序列之间的相对信噪比(rSNR )实际上没有任何意义。

4影响相对SNR的参数是什么?

根据公式,SNR与以下特定参数成正比。

S2D~1/sqrt(bw )x*y*z*sqrt )交流*正弦波(1) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) )但却) ) )

S3D~1/sqrt(bw )x*y*z*sqrt )交流电*纳秒* N3D ) )2)

公式中:

1.BW :带宽带宽(Hz /像素) )。

2.x:x :沿x轴方向的分辨率(福克斯/NRE ) ) ) ) ) ) )。

3.y:y :沿y轴方向的分辨率(FOVy/Npe ) ) )。

4.z:2D排列指层厚:(slicethickness ) )。

3D阵列是指沿层厚方向的分辨率: Slab- thickness/N3D

5 .交流:平均激励次数:

6.Nre :读取梯度区域方向的代码数

7.Npe :相位编码数

8.n3d :在3d序列中,沿z轴(或层厚)方向的相位编码数

在Syngo MR版本a、b和c中,将鼠标置于分辨率区域可获得该序列的空间分辨率(精确到小数点后两位)。 Syngo的d版本可以获得测量分辨率和重建分辨率。 例如:1.001.001.00mm=x*y*z。

结合我们的问题,本

文将主要讨论影响图像空间分辨率的因素(体素大小)、总回波采集数(相位编码数)、平均激励次数及读出梯度特性(像素带宽)对rSNR影响。而其他影响图像对比度参数如(TR、TE、TI及翻转角)、序列类型、主磁场强度、线圈类型不会影响rSNR指示器中的数值。

(1). 序列扫描时间的计算:

影响序列扫描时间有如下因素:TR, AC(number ofaverages平均激励次数),以及相位编码数Npe, 3D序列中Z轴方向的相位编码数N3D,另外根据序列不同,TSE序列需要除以加速因子(TurboFactor,TF),ERI序列需要除以EPI因子,同时还应该考虑其他节省时间的因素如并采因子(iPAT)及半傅里叶转换(Half-fourier)。

TA2D= [(TR * AC * Npe) / (TF * PAT2D)] +Prep + Intro

TA3D= [(TR * AC * Npe * N3D) / (TF * PAT2D * PAT3D)] + Prep +Intro

式中:Prep : 序列开始前准备脉冲,用以将纵向磁化向量恢复到平衡位置。通常需要几秒。Intro: 序列扫描开始前梯度场的敲击声,对于屏气序列可在序列选项卡内关闭。

(2). 以上的参数会带给我们什么启示呢?

Syngo MR软件会自动计算在改变相关序列参数后,相对于之前的序列,图像信噪比所发生的改变。如果一个序列本身就具备足够的信噪比,即使改变序列参数后,相对信噪比变成0.1,仍有可能获得比较好的图像质量。但是假如我们不断的压缩扫描时间,空间分辨率达到一定程度后,图像噪声已经开始变明显增多。这时如果继续调整参数后,即使相对信噪比降为0.9,图像质量可能仍然无法满足诊断需求。正如前文所述,该SNR只是一个相对值。实际上处理扫描时间,信噪比,分辨率,这三者间的关系时,不得不在某一个或某两个因素上妥协,以换取第三个的优化。对于任何一个序列,高分辨率,高信噪比,短的扫描时间这三者是不可兼得,除非改变一些初始扫描条件,诸如:主磁场强度B0和射频接收线圈的类型。

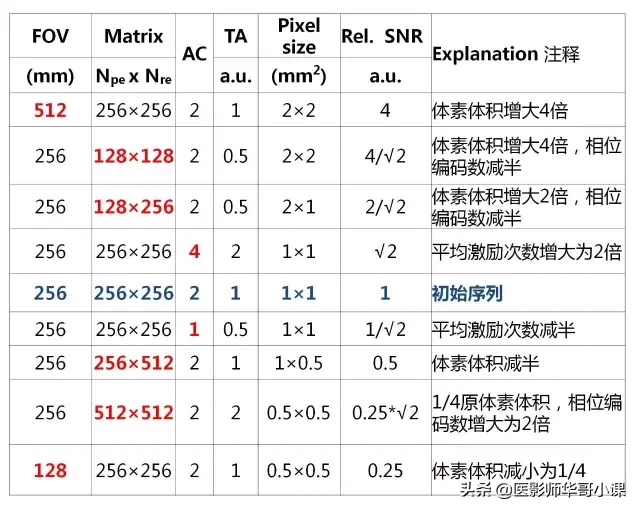

表1:影响扫描时间因素(相位编码数和平均激励次数)和体素大小对rSNR的影响

表1所示例子,假定带宽和层厚是固定值,未使用并行采集技术,体素体积等于像素面积乘以层厚值。结合公式(1)和(2)及表1,可知除体素大小可直接线性影响rSNR外,其他各因素对rSNR影响为正比或反比于改变倍数的平方根。

5 为什么增加相位方向上的过采样可以提升信噪比?

增加过采样(oversampling)可以增加k空间中相位编码方向上的编码线,而每一条独立的相位编码线都包含来自全图的信息,其数目的增加可增加总的SNR。并不存在特定的回波只采集来自空气的信号。

图1:两组序列(75%相位FOV结合33%的过采样和100%FOV没有过采样)两者实际具有相同的SNR,扫描时间及分辨率。

6 为什么在GRAPPA模式下,设置更多的参考线无助于提升信噪比?

这是由于我们的rSNR计算公式在计算rSNR时并未包含该因素影响。使用插值(interpolation)技术对rSNR没有影响也是同样的缘由。但事实上,对于大多数序列来说,增加采样参考线有助于提升图像的真实信噪比。

7 为什么使用半傅里叶变换(partial Fourier)没有减少TSE序列的扫描时间呢?

在TSE序列中的半傅里叶变换的选项实际上只是缩短回波链的长度,因此不会减少序列扫描时间。但我们可以缩短序列的TR。如果这样的调试后,图像组织对比度合适。实际上可以一定程度上缩短序列的扫描时间。

表2 :粗略的显示不同的参数对于rSNR的影响,但不论怎样调整,我们可以发现,图像高分辨率,高信噪比,短的扫描时间,这三者是不能同时满足(红黑箭头总是伴行出现)。

8 波谱序列修改时要注意什么?

也许你已经注意到了,对于单体素波谱序列(SVS)来说,即便体素边长值的很小的改变,都会引起测量体素体积值巨大变化。从而引起rSNR明显下降 (如下表3),并且rSNR的下降很难通过增加平均激励次数(AC)来得到弥补。而多体素波谱序列(CSI)来说,由于在2或者3个方向上有更多编码数,因此相对于单体素序列来说,可以扫描更小的体素,但同时需要更长的扫描时间和更好的匀场。

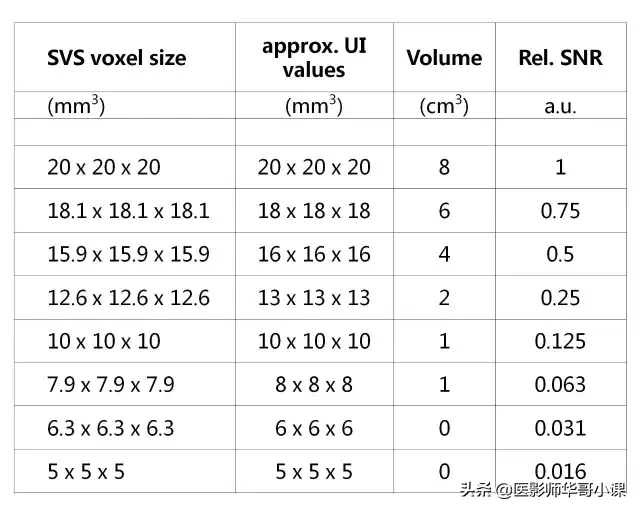

表3:单波谱序列(SVS)体素大小(voxel)与rSNR的关系

本文主要内容为译文,因译者水平有限,如有疑义请参考原文:

回复 百慕大 可下载英文原文。

‘The Signal-to-Noise Indicator or How to Navigate the ‘BermudaTriangle’ Joachim Graessner, Dipl.Ing.Siemens Healthcare, Hamburg, Germany
